Material Inclusivo de Representação Arquitetônica

Sistemas de Projeção

1. Projeção Cilíndrica Ortogonal

Este sistema de projeção usa raios projetantes paralelos entre si e perpendiculares

( = 90°) ao plano de projeção, formando um cilindro de projeção.

projeções att.png

2. Projeção Cilíndrica Oblíqua

Este sistema de projeção usa raios projetantes paralelos entre si e oblíquos ( ≠ 90°) ao plano de projeção, formando um cilindro de projeção.

Ortogonal 3.png

Ortogonal 2.png

3. Projeção Cônica

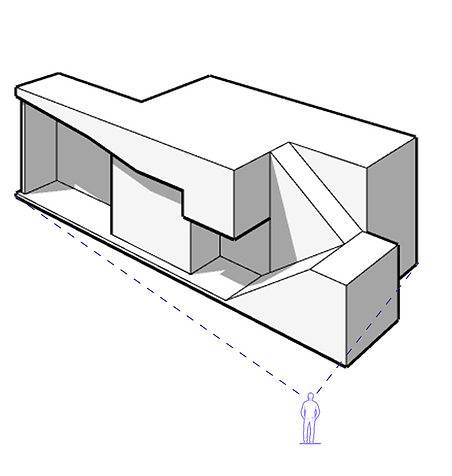

Este sistema de projeção usa raios de projeção divergentes entre si, que partem de um único ponto, formando um cone de projeção.
